技術資料



Type 型號	Air Flow 排氣量 (m3 / h)		Motor Power 馬達功率(kw)		Motor voltage 馬達電壓(V)		Speed 馬達轉速(RPM-1)		Vacuum 真空值(bar)	Fill Oil 壓力值(bar)	Noise Level 噪音值[dB(A)]	Weight 重量(kg)	Motor type 馬達型號
	50Hz	60Hz	50hz	60Hz	50hz	60Hz	50Hz	60Hz
BVVT60	60	72	3.0	3.6	230/400V±10%	230/400V±10%	1420	1710	-0.6	+6.0	75	74	B5/250
BVVT80	80	96	4.0	4.8	230/400V±10%	230/400V±10%	1420	1710	-0.6	+6.0	75	79	B5/250
BVVT100	100	120	5.5	6.6	400/690V±10%	230/400V±10%	1430	1720	-0.6	+6.0	77	129	B5/300
BVVT140	140	168	7.5	9.0	400/690V±10%	230/400V±10%	1430	1720	-0.6	+6.0	78	140	B5/300

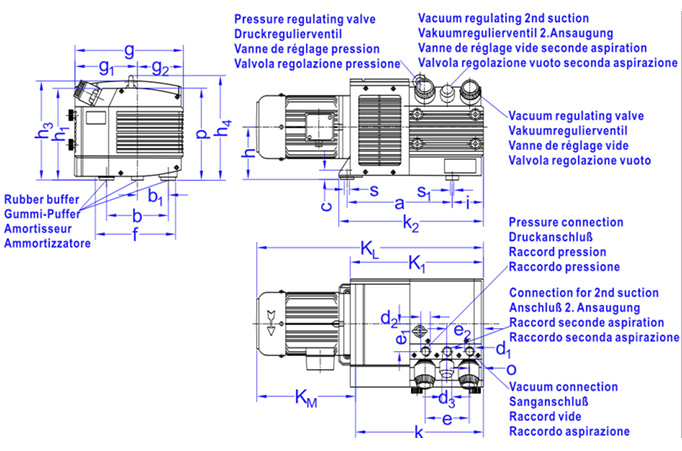

安裝尺寸



Type	a	b	b1	c	d1	d2	d3	e	e1	f	g	g1	g2	h	h1	h3	h4	l	k	k1	k2	km	kl	o	p	s	s1
BVVT60	327	190	95	33	G1"	G1"	G3/4"	138	65	235	355	189	150	161	275	314	331	93.5	401	414	451	≦330	≦728.5	49.5	289	12	M8
BVVT80	327	190	95	33	G1"	G1"	G3/4"	138	65	235	355	189	150	161	275	314	331	93.5	401	414	451	≦330	≦731	49.5	289	12	M8
BVVT100	411.	245	134	33	G1-1/2"	G1-1/2"	G1"	234	96	295	470	232.5	221.5	162	335	376	382	146.5	527.5	543	570	≦374	≦895	24	336	12	M8
BVVT140	55401.5	245	134	33	G1-1/2"	G1-1/2"	G1"	234	96	295	470	232.5	221.5	162	335	376	382	146.5	527.5	543	570	≦398	≦925.5	24	336	12	M8

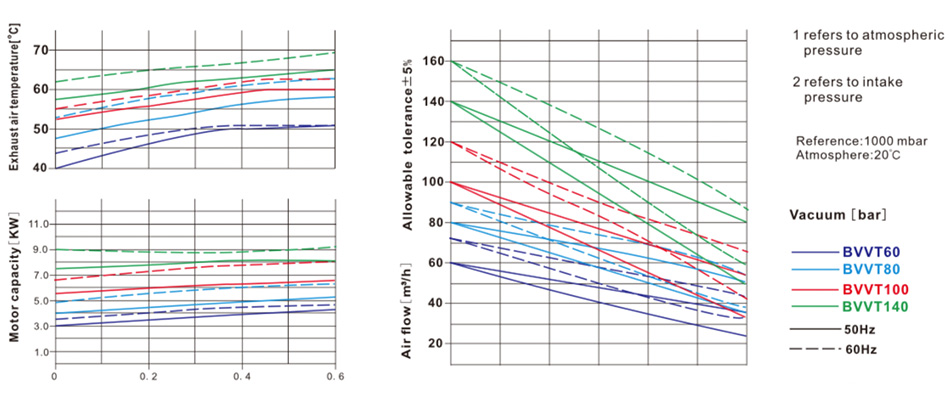

性能曲線
