技術資料



Type 型號	Air Flow 排氣量 (m3 / h)		Motor Power 馬達功率(kw)				Motor voltage 馬達電壓(V)				Speed 馬達轉速(RPM-1)		Pressure 壓力值(bar)	Noise Level 噪音值[dB(A)]	Weight 重量(kg)
			Three-phase 三相馬達		Single-phase 單向馬達		Three-phase 三相馬達		Single-phase 單向馬達
	50Hz	60Hz	50hz	60Hz	50Hz	60Hz	50hz	60Hz	50Hz	60Hz	50Hz	60Hz
DE10	10	12	0.37	0.44	0.37	0.44	175~260/300~450V	202~300/350~520V	230V±10%	230V±10%	1420	1700	1.0	62	16
DE16K	16	19	0.55	0.66	0.55	0.66	175~260/300~450V	202~300/350~520V	230V±10%	230V±10%	1420	1700	1.0	64	23.5
DE25K	25	30	1.25	1.50	1.25	1.50	190~255/330~440V	190~290/330~500V	230V±10%	230V±10%	1420	1700	1.0	65	36.5
DE40K	40	48	1.85	2.20	1.85	2.20	190~255/330~440V	190~290/330~500V	230V±10%	230V±10%	1420	1700	1.0	67	46

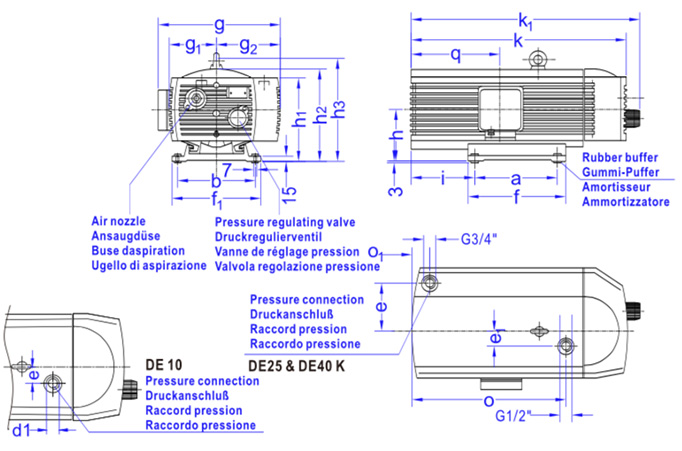

安裝尺寸



Type	a	b	e	e1	f	f1	g	g1	g2	h	h1	h2	h3	l	k	k1	e	q	q1
DE10	205	128	-	35	200	142	206	90	90	107	176	189	195	106	387	429	-	123	134
DE16K	205	128	-	35	242	155	231	102.5	102.5	113	186	205	211	73	416	452	-	151.5	140
DE25K	220	198	130	-	260	238	238	125	173	140	227	253	290	130	205	545	54.8	178	-
DE40K	220	198	130	-	260	238	238	125	173	140	227	253	290	178	585	625	54.8	245	-

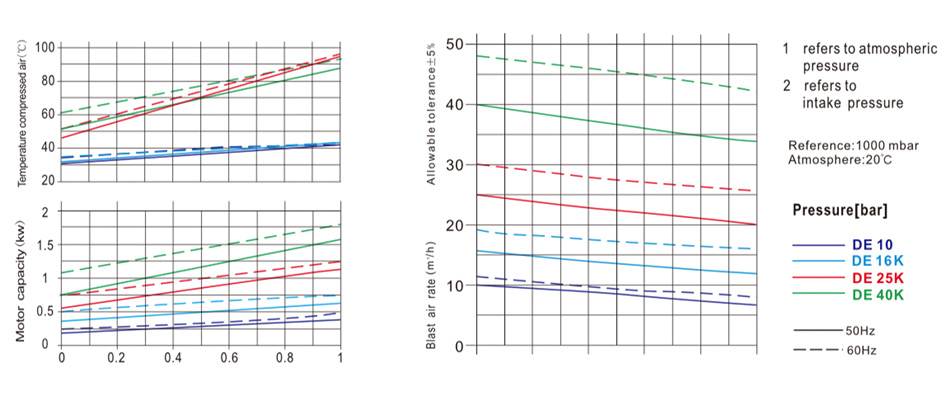

性能曲線
