技術資料



Type 型號	Air Flow 排氣量 (m3 / h)		Motor Power 馬達功率(kw)				Motor voltage 馬達電壓(V)				Speed 馬達轉速(RPM-1)		Vacuum 真空值(bar)	Fill Oil 壓力值(bar)	Noise Level 噪音值[dB(A)]	Weight 重量(kg)
			Three-phase 三相馬達		Single-phase 單向馬達		Three-phase 三相馬達		Single-phase 單向馬達
	50Hz	60Hz	50hz	60Hz	50Hz	60Hz	50hz	60Hz	50Hz	60Hz	50Hz	60Hz
BVT16	16	20	0.75	0.9	0.75	0.9	195~255/330~440V	190~290/330~550V	230V+10%	230V+10%	1420	1700	-0.6	+0.6	69	36
BVT25	25	30	1.25	1.50	1.25	1.50	195~255/330~440V	190~290/330~550V	230V+10%	230V+10%	1420	1700	-0.6	+0.6	69	36
BVT40	40	48	1.85	2.2	1.85	2.2	195~255/330~440V	190~290/330~550V	230V+10%	230V+10%	1420	1700	-0.6	+0.6	68	45

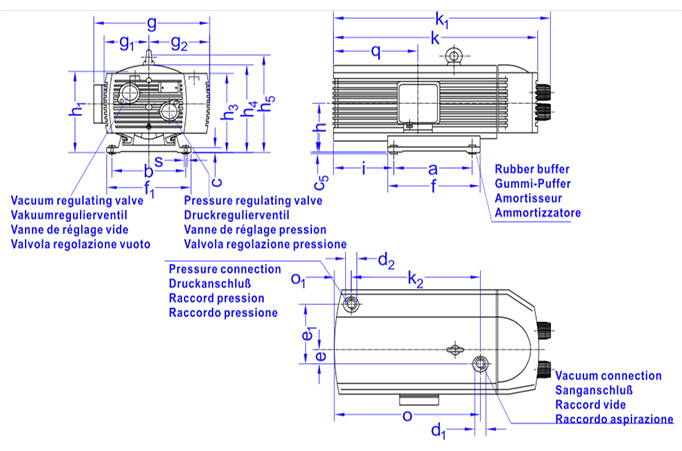

安裝尺寸



Type	a	b	C	c5	d1	d2	e	e1	f	f1	g	g1	g2	h	h1	h2	h3	h4	h5	l	k	k1	k2	o	o1	q	s
BVT16	205	128	15	3	G1/2"	G1/2"	37.5	155	244	156	283	105.5	155.5	110	200	200	205	210	225	110	465	511	296	331	34.8	182	7
BVT25	220	198	15	3	G3/4"	G3/4"	40	170	260	238	328	125	173	140	229	214	227	250	290	130	505	545	281.5	336.3	54.8	178	7
BVT40	220	198	15	3	G3/4"	G3/4"	40	170	261	240	321	126	174	140.5	229	214	223.5	249	295	177.5	586	617	362	414	55	241	7

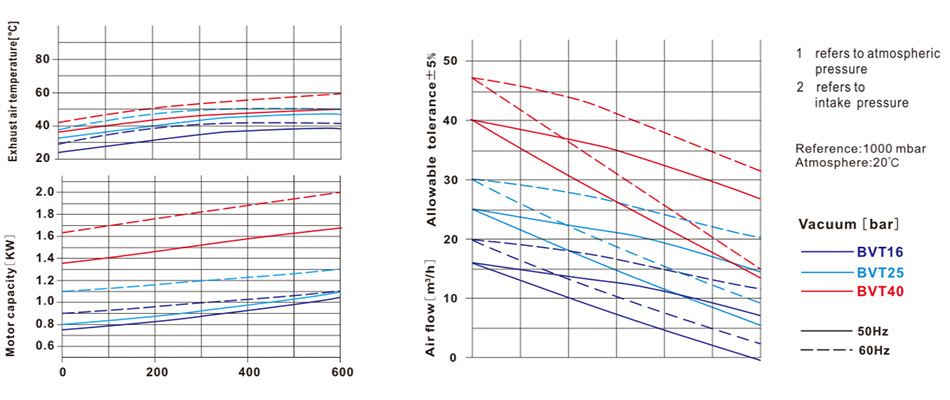

性能曲線
