技术资料



Type 型号	Air Flow 排气量 (m3 / h)		Motor Power 马达功率(kw)		Motor voltage 马达电压(V)		Speed 马达转速(RPM-1)		Pressure 压力值(bar)	Noise Level 噪音值[dB(A)]	Weight 重量(kg)	Motro type 马达型号
	50Hz	60Hz	50hz	60Hz	50hz	60Hz	50Hz	60Hz
KDE60	60	72	3.0	3.6	230/400V±10%	230/400V±10%	1450	1740	1.5	72	69	B5/250
KDE80	80	96	4.0	4.8	230/400V±10%	230/400V±10%	1450	1740	1.5	74	77	B5/250
KDE10	100	120	5.5	6.6	400/690V±10%	400/690V±10%	1450	1740	1.5	76	127	B5/300
KDE140	140	168	7.5	9.0	400/690V±10%	400/690V±10%	1450	1740	1.5	82	146	B5/300

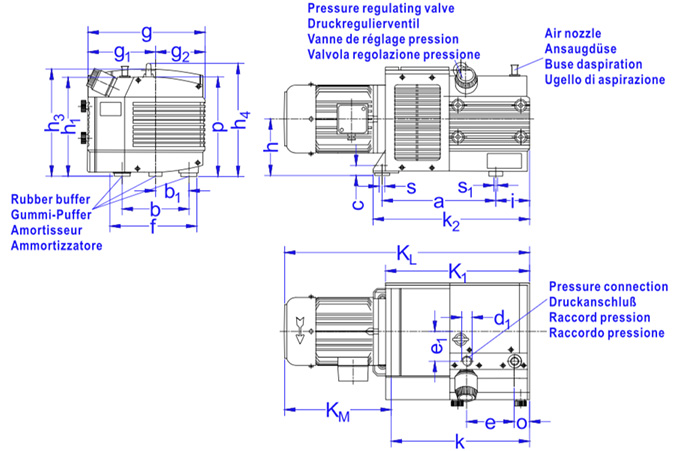

安装尺寸



Type	a	b	b1	c	d2	e	e1	f	g	g1	g2	h	h1	h3	h4	l	B5/250 k	B5/250 k	k1	k2	km	kl	o	p	o	S1
KDE60	327	190	95	30	G1"	138	65	250	353	195	141	162	289	312	328	96	397	-	415	448	306	703	46	289	12	M8
KDE80	327	190	95	30	G1"	138	65	250	353	195	141	162	289	312	328	96	397	-	415	448	306	703	46	289	12	M8
KDE100	401.5	245	122.5	30	G1-1/2"	190	95	295	470	223	230	162	297	330	336	140	501	521	539	563	370	370	60	297	12	M8
KDE140	401.5	245	122.5	30	G1-1/2"	190	95	295	470	223	230	162	297	330	336	140	501	521	539	563	408	408	6-	297	12	M8

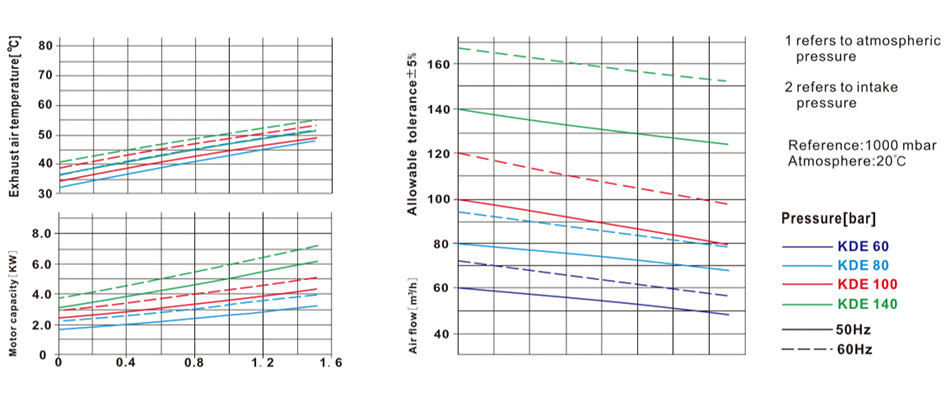

性能曲线
